ITX-DSJ900-2L

基本参数

处理器

集成Intel J1900/2.00GHz四核处理器,TDP功耗10W

芯片组

基于Intel  Bay trail SOC平台

内存

支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

显示

集成Intel HD Graphics核心显卡提供1*VGA,1*HDMI,1*LVDS接口(支持双通道24BIT)

支持VGA;HDMI;LVDS同步/异步显示

扩展插槽

1* Mini-PCIE插槽支持WIFI/3G模块1个MSATA插槽支持WIFI(可选)、SSD固态硬盘

网络功能

集成1个Realtek RTL8111F千兆网卡,可选做两个千兆网卡 支持网络唤醒、PXE功能

存储功能

1*SATA

音频

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放

功放建议使用2Ω5W喇叭

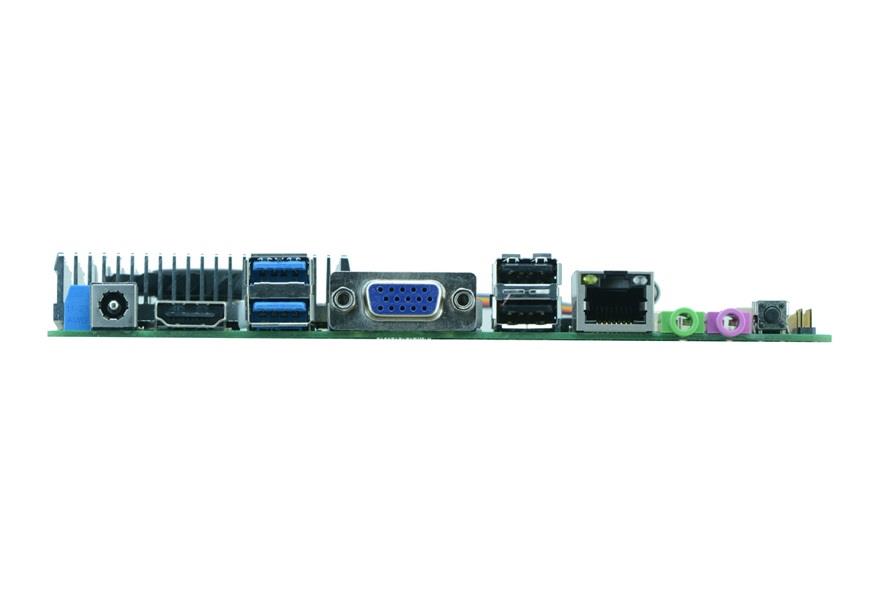

背板I/O接口

1* 12V DC电源输入接口

1* HDMI显示接口

1* VGA显示接口

1* RJ-45千兆网络接口(EPIC-N42_2L支持2个千兆网络接口, EPIC-N42支持1个)

1* USB3.0接口

3* USB 2.0接口(EPIC-N42_2L支持1个USB2.0接口, EPIC-N42支持3个)

1* Line out接口(绿色)

1* MIC接口(红色)

1* 电源开关

内置I/O接口

1* 2Pin电源接口（12V输入输出电源接口）

4* USB 2.0接口 2*5Pin(EPIC-N42_2L支持4个USB2.0接口, EPIC-N42支持2个)

1* JVGA接口 1*12Pin

1* PS/2键盘鼠标接口 1*6Pin

6* RS232串口,其中COM3支持RS485/RS422功能.

1* 前置音频接口2*5pin

1* 前置功放接口1*4Pin

1* LVDS接口 2*15pin，支持双通道24bit(双8)

1* LVDS背光供电接口

1* 前面板开关按钮和指示灯接口 2*5Pin

1* 硬盘供电接口

1* SIM卡座、支持4路输入输出GPIO

看门狗

支持硬件复位功能(256级，0~255秒)

电源类型

AT/ATX 12V

BIOS

AMI 32M BIOS

存储温度

-20~60℃

工作温度

-15~60℃；0% ~ 95% 相对湿度,无冷凝

尺寸（L x W）mm

165mm x 115mm
